屋面用多色高效太阳热反射涂料

介绍

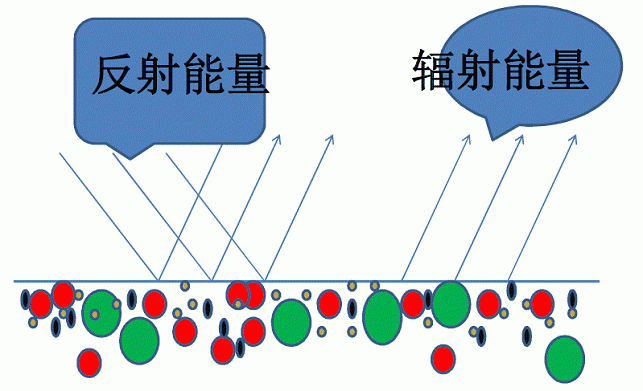

      城市热岛效应降低了环境舒适度，加大了建筑能耗。太阳热反射涂料对太阳光辐射近红外波段有较高的热反射率，在中远红外有较高的发射率。应用于屋面，在不消耗能量的情况下，可有效降低屋面温度。研制的白色热反射涂料的近红外的反射比可达87%以上，按照美国军标测试，可降低屋面温度29.5 ℃，在太阳光下直测（上海，九月，温度31℃）可降低屋面温度25.4℃，具有优异的隔热效果。该涂料经配方调整后可做成多种颜色，还可直接烧制在陶瓦、彩钢板等的表面，制作成节能隔热屋面瓦或板来使用。

实验过程

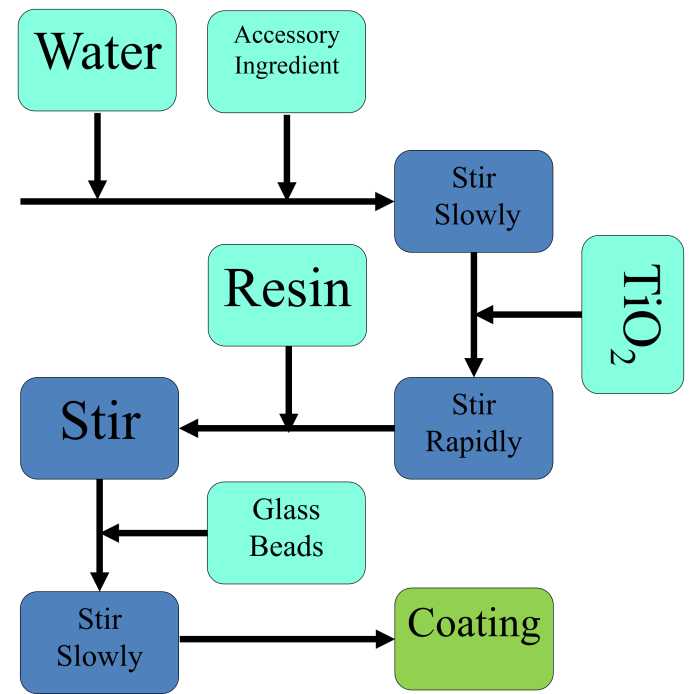

      热反射涂料的制备：将溶剂加入到去离子水中，搅拌均匀；加入一定量的颜填料，高速搅拌，加入树脂及其它助剂中速搅拌，加入空心玻璃微珠低速搅拌，最后调节溶液pH获得热反射涂料。

      样品板的制备：使用涂膜器得不同厚度的热反射湿膜，自然干燥、硬化。

实验结果

1.附着力测试

(a)根据GB1720-1979，测试附着力为1级

2.反射率测试

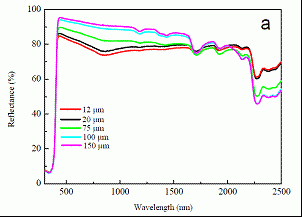

(a)不同厚度的样品反射图谱

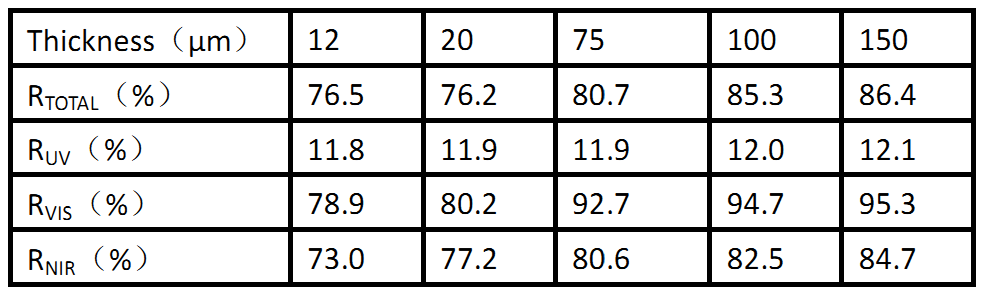

(b)不同厚度的样品对太阳光的反射率

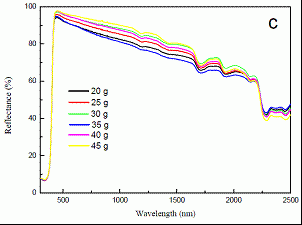

(c)不同含量钛白粉的样品的反射图谱

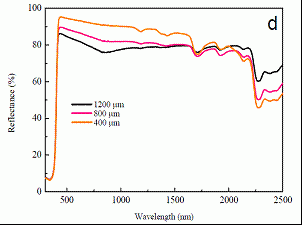

(d)不同粒径钛白粉的样品的反射图谱

3.隔热温差测试

                        (e)                                  (f)

(g)

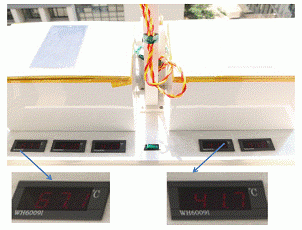

 (e)根据ASTM-E903,测试市场涂料隔热温差；(f)自制白色涂料隔热温差；(g)自制涂料太阳下实测；

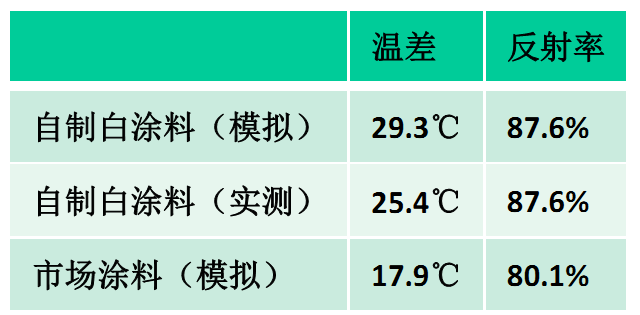

   (h)为以上3图的数据

结论

Ø 涂料的附着力测试为1级；

Ø 颜填料的粒径，含量及涂膜的厚度是影响涂料热反射率的主要因素。

Ø 制成的涂料热反射率高达87%，隔热温差29.5℃，有优异的热反射性能。
